Miksi paineilmaverkoston vuodot kannattaa etsiä?
Kompressorivalmistajien mukaan vanhemmissa verkoissa vuotoihin voi kulua jopa 20–30 % tuotetusta paineilmasta. Vuoto kuluttaa energiaa koko ajan, kun kompressori on käynnissä, myös öisin ja viikonloppuisin.
Paineilmavuodot näkyvät suoraan kompressorin sähkönkulutuksessa: kompressori käy kuormalla pidempään ja useammin, käyttötunnit ja huoltotarve kasvavat, ja verkon paine voi laskea niin, että painetta nostetaan turhaan. Pienet vuodot eivät kuulu hallin melussa, joten ne jäävät usein korjaamatta.
Miten äänikamera (akustinen kamera) toimii?
Käytämme kartoituksissa teollisuustason Fluke-äänikameraa. Kun paineilma purkautuu pienestä raosta, syntyy ultraääntä – korkeataajuista ääntä, jota korva ei kuule. Äänikamerassa on joukko mikrofoneja, jotka mittaavat äänen ja sen tulosuunnan. Kamera yhdistää tiedon tavalliseen kuvaan, ja vuoto näkyy näytöllä värillisenä äänikarttana juuri siinä kohdassa, josta ääni tulee.
Kamera suodattaa taustamelun taajuuden perusteella, joten mittaus onnistuu tuotannon ollessa käynnissä myös meluisassa hallissa. Koska vuoto paikannetaan etäältä, myös korkealla ja hankalissa paikoissa olevat vuodot löytyvät ilman nostinta.
Vuotokartoituksen kulku
Ennakkotiedot
Kerro kompressorien teho (kW), käyttötunnit vuodessa ja hallin koko. Niiden perusteella arvioimme kartoituksen keston ja annamme hinta-arvion.
Mittaus tuotannon käydessä
Kierrämme paineilmaverkoston putket, liitokset, letkut, venttiilit ja paineilmalaitteet äänikameran kanssa. Tuotantoa ei tarvitse pysäyttää.
Jokainen vuoto merkitään tagilla ja kuvataan
Löydetty vuoto merkitään numeroidulla tagilla paikan päälle ja kuvataan, jotta se on helppo löytää korjausta varten.
Raportti
Raportissa on hallin pohjakuvakartta numeroiduin vuotomerkein, kuva jokaisesta vuotokohdasta vuoto ympyröitynä, vakavuus 1–3, vuotojen hinta euroina vuodessa ja korjausjärjestys. Raportti sisältyy hintaan.
Korjaus
Vuodot korjataan samalla käynnillä tai erikseen sovittuna ajankohtana. Korjaustyö 86 €/h alv 0 + osat.
Esimerkki raportista

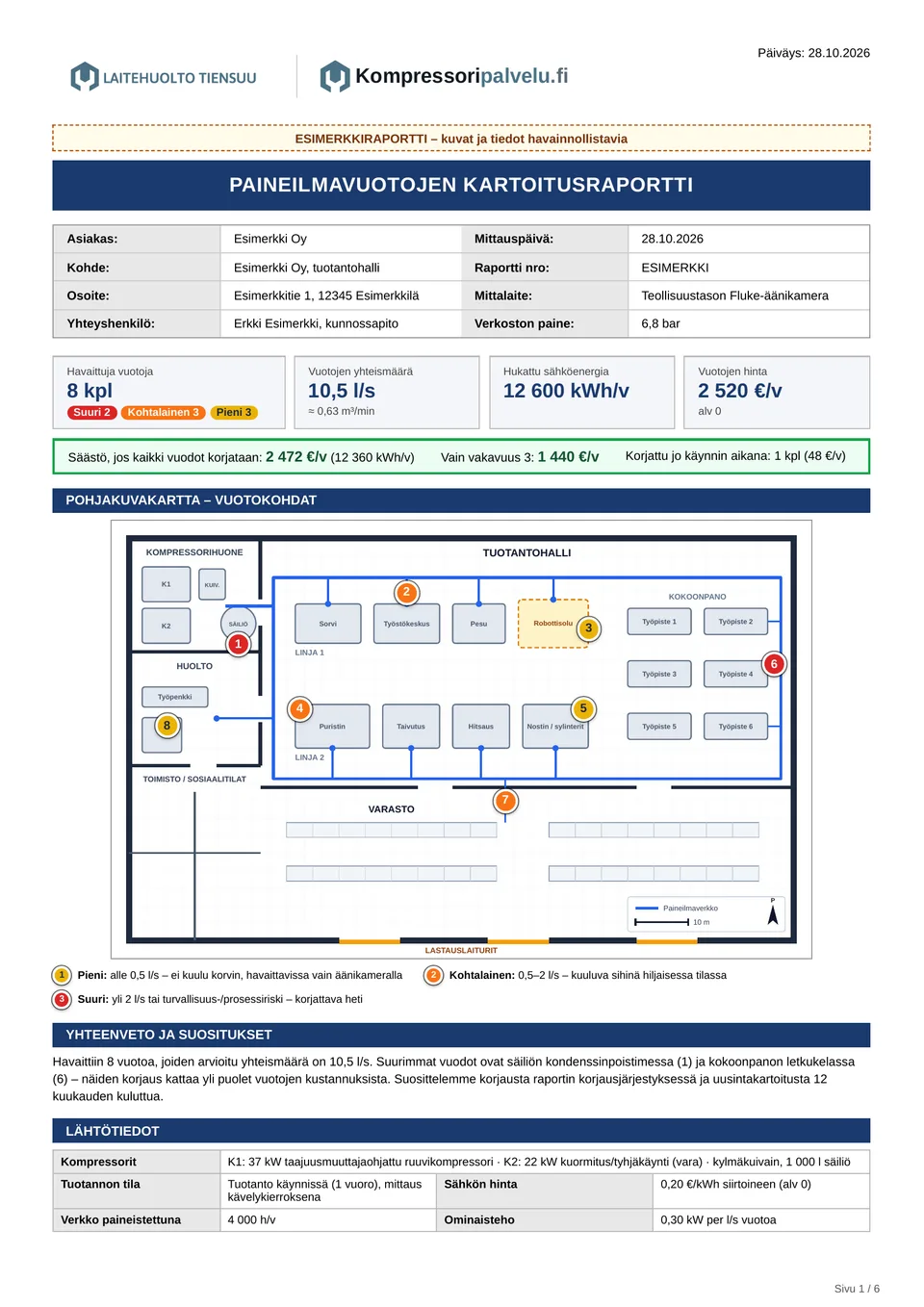

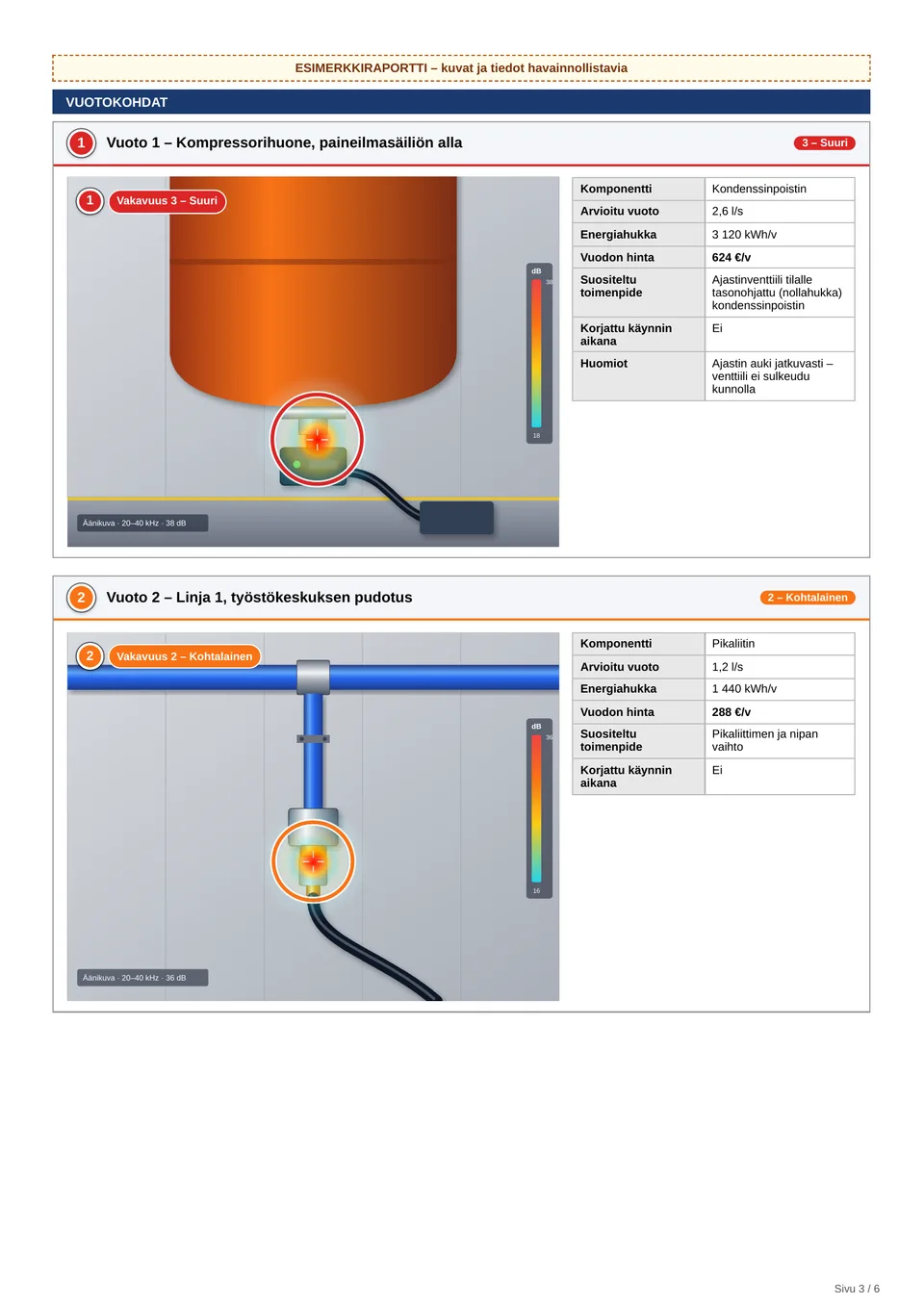

Jokaisesta kartoituksesta saat raportin, joka sisältyy hintaan. Alla on esimerkkiraportin kaksi sivua – yrityksen nimi, kuvat ja luvut ovat havainnollistavia.
- Pohjakuvakartta numeroiduilla merkeillä. Jokainen vuoto merkitään hallin pohjakuvaan. Numero on sama kuin vuotokohtaan kiinnitetyssä tagissa.
- Kuva jokaisesta vuotokohdasta. Äänikameran kuvassa vuoto on ympyröity, joten korjaaja löytää sen heti.
- Vakavuus 1–3. 1 = pieni (alle 0,5 l/s), 2 = kohtalainen (0,5–2 l/s), 3 = suuri (yli 2 l/s tai turvallisuusriski).
- Vuotojen hinta ja korjausjärjestys. Jokaisen vuodon hinta euroina vuodessa, yhteenveto säästöstä ja korjausjärjestys vakavimmasta alkaen.
Toimintajärjestelmämme on rakennettu ISO 9001- ja ISO 14001 -standardien vaatimusten mukaisesti; järjestelmää ei ole sertifioitu. Laatu ja ympäristö
Paljonko paineilmavuodot maksavat?
Yksittäisen vuodon hinta riippuu reiän koosta. Taulukon arvot ovat suuntaa-antavia: 6 baarin verkko, kompressorin käyttöaika 4 000 tuntia vuodessa ja sähkö siirtoineen 0,20 €/kWh (alv 0).
| Reikä (Ø) | Vuoto | Sähköteho | €/vuosi |
|---|---|---|---|
| 1 mm | ≈ 1 l/s | ≈ 0,3 kW | ≈ 240 € |
| 3 mm | ≈ 10 l/s | ≈ 3 kW | ≈ 2 500 € |
| 5 mm | ≈ 27 l/s | ≈ 8 kW | ≈ 6 600 € |
Sähköteho on arvio kompressorin tehontarpeesta vuodon tuottamiseen (noin 0,3 kW jokaista vuotavaa litraa sekunnissa kohden). Todellinen vuotomäärä riippuu reiän muodosta, verkon paineesta ja kompressorin hyötysuhteesta.
Säästölaskuri: kompressorin sähkönkulutus vuotoihin
Arvioi, paljonko vuodot maksavat teillä vuodessa ja paljonko niiden korjaaminen säästää.
- Vuotojen hukkaenergia
- 17 600 kWh/v
- Vuotojen hinta
- 3 520 €/v
- Säästö, kun vuodoista korjataan 70 %
- 2 464 €/v
Laskelma: teho × käyttötunnit × vuoto-osuus × sähkön hinta. Arvio olettaa, että kompressori käy kuormalla käyttötuntien ajan; hinnat alv 0.
Vuotokartoituksen hinta
Kohteet vaihtelevat paljon, joten kiinteää hintaa emme voi antaa. Hinnoittelu on läpinäkyvä ja perustuu käytettyyn aikaan.
| Mittaustyö (vähintään 2 h) | 149 €/h |
|---|---|
| Raportti | sisältyy hintaan |
| Vuotojen korjaustyö (+ osat) | 86 €/h |
| Matkakulu | Varsinais-Suomi ja Kanta-Häme vyöhykkeen mukaan (matkakulut kunnittain), muu Suomi hinta-arviossa |
Hinnat alv 0 %. Kampanja-alennukset eivät koske vuotokartoitusta eivätkä vuotojen korjausta.
Esimerkkejä kartoituksen kestosta
Korjaamo tai pieni halli
alle 500 m², 1 kompressori
noin 1–1,5 h
Konepaja tai tuotantohalli
500–2 000 m²
noin 2–4 h
Teollisuuslaitos
yli 2 000 m², useita kompressoreita
noin 4–8 h
Saat hinta-arvion ennen tilausta.
Kenelle vuotokartoitus sopii?
Korjaamot
Paineilmatyökalut, pikaliittimet ja letkukelat ovat tyypillisiä vuotokohtia.
Konepajat
Laajat verkot, koneiden paineilmaliitännät ja venttiilit.
Puusepänteollisuus
Puhallukset, sylinterit ja pölyiset ympäristöt, joissa vuotoa ei kuule.
Elintarviketeollisuus
Pakkauslinjat ja venttiilitaulut, joissa paineilmaa kuluu ympäri vuorokauden.
Maatilat
Konehallit ja tuotantorakennukset, joissa kompressori pitää verkkoa paineessa myös öisin.
Kiinteistöt
Kiinteistöjen ja huoltohallien paineilmaverkot.
Äänikamera myös muihin kohteisiin
Samalla äänikameralla paikannamme muitakin vuotoja – myös samalla käynnillä paineilmakartoituksen kanssa. Hinnoittelu on sama: 149 €/h alv 0, raportti sisältyy.
- KaasuvuodotTyppi-, argon-, hiilidioksidi- ja muut paineistetut kaasuputkistot
- TyhjiövuodotAlipainelinjat, imukupit ja tyhjiöpakkauskoneet
- HöyryvuodotHöyrylinjojen ja -venttiilien vuodot
Kaikki äänikamerakuvauksen käyttökohteet (Laitehuolto Tiensuu)
Usein kysyttyä paineilmavuodoista
Pitääkö tuotanto pysäyttää?
Ei. Mittaus tehdään tuotannon käydessä, kun paineilmaverkko on normaalissa käyttöpaineessa ja vuodot ovat todellisen kokoisia.
Toimiiko meluisassa hallissa?
Toimii. Vuoto synnyttää ultraääntä, ja kamera suodattaa koneiden ja työn taustamelun taajuuden perusteella. Siksi vuodot löytyvät myös silloin, kun niitä ei korvalla kuule.
Kauanko kartoitus kestää?
Kesto riippuu hallin koosta ja verkon laajuudesta: korjaamo tai pieni halli noin 1–1,5 tuntia, konepaja tai tuotantohalli noin 2–4 tuntia ja teollisuuslaitos noin 4–8 tuntia. Mittaustyö laskutetaan vähintään 2 tunnilta. Saat arvion kestosta ja hinnasta ennen tilausta.
Mitä raportissa on?
Pohjakuvakartta, johon jokainen vuoto on merkitty numerolla (sama numero kuin vuotokohdan tagissa), kuva jokaisesta vuotokohdasta vuoto ympyröitynä, vuodon vakavuus asteikolla 1–3 ja arvio sen suuruudesta, vuotojen hinta euroina vuodessa sekä korjausjärjestys, jossa vakavimmat ja kalleimmat vuodot ovat ensin. Esimerkkiraportti on tällä sivulla.
Korjaatteko vuodot?
Kyllä. Vuodot voidaan korjata samalla käynnillä, jos siitä sovitaan etukäteen, tai erikseen sovittuna ajankohtana. Korjaustyö maksaa 86 €/h (alv 0), ja lisäksi tulevat tarvittavat osat. Raportin perusteella voitte korjata vuodot myös itse.
Paljonko voi säästää?
Se riippuu verkon kunnosta ja kompressorin käyttöajasta. Esimerkiksi 22 kW:n kompressori, joka käy 4 000 tuntia vuodessa, kuluttaa noin 88 000 kWh. Jos vuotojen osuus on 20 %, niiden hinta on noin 3 500 € vuodessa (sähkö siirtoineen 0,20 €/kWh, alv 0), ja kun vuodoista korjataan 70 %, säästö on noin 2 500 € vuodessa. Oman arvion saat säästölaskurilla.
Millä alueella toimitte?
Teemme vuotokartoituksia koko Suomen alueella. Lähdemme Koskelta Tl. Varsinais-Suomessa ja Kanta-Hämeessä, esimerkiksi Turussa, Salossa, Loimaalla ja Forssassa, matkakulu määräytyy vyöhykkeen mukaan. Muualla Suomessa matkakulu kerrotaan hinta-arviossa ennen tilausta.
Pyydä hinta-arvio vuotokartoituksesta
Kerro kohteen tiedot, niin arvioimme kartoituksen keston ja lähetämme hinta-arvion yleensä 1–2 arkipäivän kuluessa. Voit myös soittaa 043 211 0516.
Lue myös: ruuvikompressorin huolto -opas, kompressorihuolto Varsinais-Suomessa ja Kanta-Hämeessä ja kompressorin ohjauksen uusinta.
